مصنع ماكينات إنتاج الكرتون المقوى المضلع

تتميز ماكينة صنع اللوح الكرتوني المضلع الأحادي الوجه (النوع ثابت) بتصميم الهيكل البسيط و السعر الأقتصادي الذي يستهدف تصنيع الكارتون الصغير والمتوسط الحجم . أجزاء الماكينة تعمل بالتوازي مع البرنامج الأوتوماتيكي لتقليل عدد العمالة

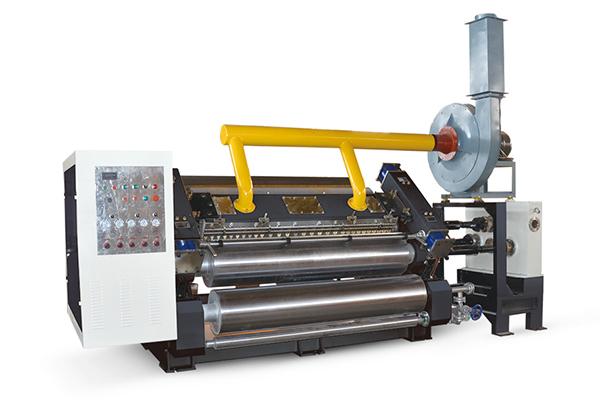

SF-DW/DN15
قطر رول ورق التضليع المتموج: Ø320 مم
عرض العمل: من 1400 إلى 2200 مم
أقصى سرعة تصميمية: 150 متر في الدقيقة
مصدر التسخين: البخار

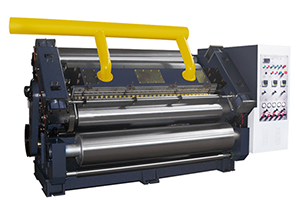

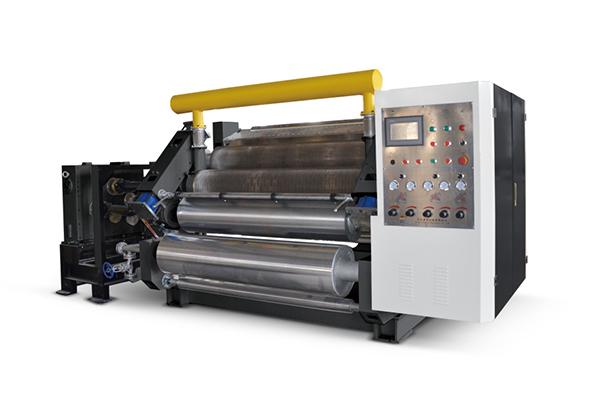

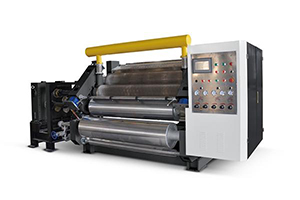

SF-DW/DN10S
قطر رول ورق التضليع المتموج: Ø280 مم
عرض العمل: من 1400 إلى 2000 مم
أقصى سرعة تصميمية: 100 متر في الدقيقة
مصدر التسخين: البخار الكهرباء، الزيت والغاز الطبيعي

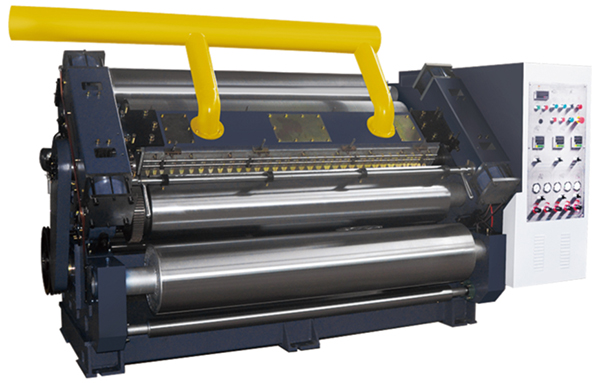

SF-DW/DN8
قطر رول ورق التضليع المتموج: Ø270 مم
عرض العمل: من 1200 إلى 1800 مم
أقصى سرعة تصميمية: 80 متر في الدقيقة
مصدر التسخين: البخار الكهرباء، الزيت والغاز الطبيعي
الحامل المحوري (جيمبال): مشغل السلسة \ التروس

• تعتمد وحدة شفط الرياح لتوجيه الورق للحفاظ على الاستقرار والسرعة العالية لورق التضليع المتموج.
• يتم شفط الكرتون المضلع لرول التمويج المتوسطة لتشكيل منطقة الضغط السالب بزاوية 180 درجة ومن ثم يتم أكمال تشكيل التضليع المتموج من خلال صندوق الخلخلة الهوائية بواسطة المروحة.
• عرض مجرى الشفط لرول التمويج السفلى لا تزيد عن 2.0 مم، حيث تقلل بشكل كبير من العلامة الشريطية على الجانبي الأحادي للورق المقوى المضلع.
• تعتمد ناقل الحامل المحوري (جيمبال) لفصل مصدر الإهتزاز، حيث يسهل من عملية الصيانة بشكل أعلى، والنقل أكثر استقرارية والتشغيل أكثر موثوقية.
• صندوق التروس يعتمد تزييت المسار بالزيت وناقل الحركة بالتروس المغلق للتقليل من الإهتزاز.
• تعتمد مصدر التدوير الآلي للغراء ووضع الغراء والإعتاق بتقنية الهواء المضغوط، مما يجعلها تتميز بتأثير تخفيف أفضل.
