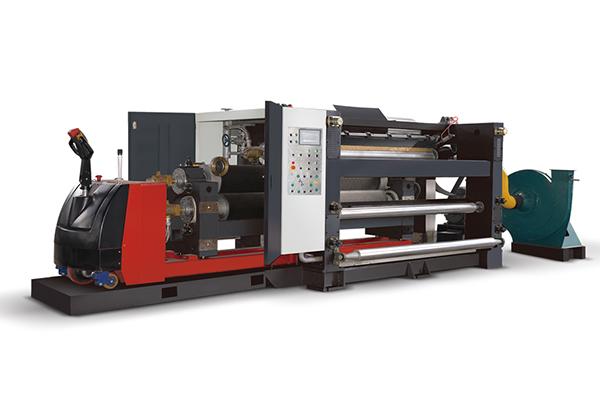

ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع كاسيت

Cassette Type ماكينة تشكيل الكرتون المضلع ذو جانب واحد

تصميم نوع الشريط المعياري لدي ماكينة صنع اللوح الكرتوني المضلع الأحادي الوجه يستهدف تغيير سريع لـسلندر التعريج. ويمكن تغيير الوحدة في أقل من 10 دقائق وخلال عملية التشغيل ، يتم تركيب وحدة بكرة الشريط في الجهازعن طريق ترولي كهربائي و يتم تأمينه في نظام زيت هيدروليكي ثابت على قاعدة. يتم التحكم في تشغيل قفل البكرة السريعة عن طريق مفتاح بسيط ، لا يوجد حاجة إلى أى أدوات أخرى. برنامج الـ PLC يقوم بعملية التحكم ويستخدم نوافذ تسمح بتشغيل بسيط وأمن. علاوة على ذلك، يمكن تشغيل نموذج SF-MW10 الأحادي الوجه بالكهرباء أوعن طريق الغاز الطبيعي لتحقيق مرونة مثالية في عملية الإنتاج.

الخصائص التقنية
ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع كاسيت SF-MW/MN25

SF-MW/MN25
أبعاد مجري سلندر التعريج : Ø405مم
إتساع العمل : 1800مم- 2800مم
أقصي سرعة إنتاج : 250م/د
مصدر الحرارة : البخار

ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع كاسيت SF-MW/MN20

SF-MW/MN20
أبعاد مجري سلندر التعريج: Ø360مم
إتساع العمل : 1800مم- 2500مم
أقصي سرعة إنتاج : 200م/د
مصدر الحرارة : البخار

ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع كاسيت SF-MW/MN15

SF-MW/MN15
أبعاد مجري سلندر التعريج: Ø320مم
إتساع العمل : 1400مم- 2200مم
أقصي سرعة إنتاج : 150م/د
مصدر الحرارة : البخار

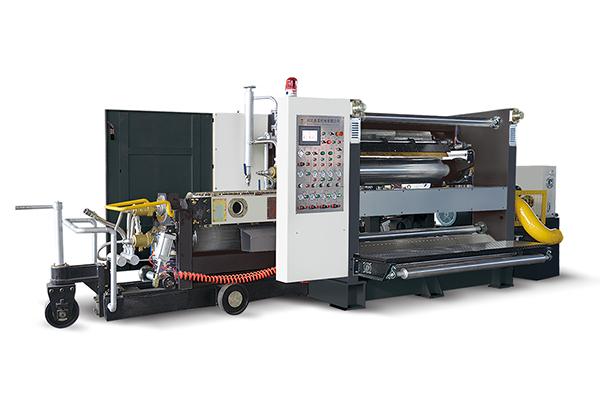

ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع كاسيت SF-MW/MN10

SF-MW/MN10
أبعاد مجري سلندر التعريج: Ø280مم
إتساع العمل : 1800مم- 1200مم
أقصي سرعة إنتاج : 100م/د
مصدر الحرارة : البخار ، الكهرباء ، الغاز الطبيعي

الخصائص التركيبية
  • ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي بتصميم الكاسيت للوحدة المناسبة لسرعة تبديل رول ورق التضليع المتموج ضمن نطاق من 5 إلى 20 دقيقة ، حيث تحتاج فقط للضغط على عدة أزرار. خلال تغيير رول ورق التضليع المتموج، تنقل وحدة الكاسيت بالعربة الكهربائية المتوافقة مع المضخة الهوائية، حيث يتم تثبيتها على قاعدة الماكينة بعد قفلها بنظام الهيدروليكي. صممت وحدة التحكم PLC بواجهة المستخدمة حيث تحقق السلامة وسهولة التشغيل.
  • ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع الكاسيت يمكن أرفاقها التضليع المتموج متعدد الطبقات لأي تغيير (A، B، C، E، F، G).
  • تم توصيل العتلة والأسطوانة لأصلاح وسهولة فصل وحدة التغيير السريعة، الاستقرارية والتموضع الدقيق.
  • تشغل وحدة اللصق بالغراء بشكل مستقل، ومجهزة بموقع لتصريف الهواء المضغوط لسهولة التنظيف والصيانة علاوة على ذلك، ترفق بحاملة خلفية للخرج.
  • ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي تتوافق مع شاور بخار ورق التضليع المتموج لتحسين تسطيح اللوح وسرعة الخط.
  • تعتمد وحدة شفط الرياح لتوجيه الورق للحفاظ على الاستقرار والسرعة العالية لورق التضليع المتموج.
  • يتم شفط الكرتون المضلع لرول التمويج المتوسطة لتشكيل منطقة الضغط السالب بزاوية 180 درجة ومن ثم يتم أكمال تشكيل التضليع المتموج من خلال صندوق الخلخلة الهوائية بواسطة المروحة.
  • عرض مجرى الشفط لرول التمويج السفلى لا تزيد عن 2.0 مم، حيث تقلل بشكل كبير من العلامة الشريطية على الجانبي الأحادي للورق المقوى المضلع.
  • تعتمد ماكينة تشكيل الكرتون المضلع ذو الوجه الأحادي نوع الكاست ناقل الوصلة المشتركة لفصل مصدر الإهتزاز، حيث يسهل من عملية الصيانة بشكل أعلى، والنقل أكثر استقرارية والتشغيل أكثر موثوقية.
  • تعتمد مصدر التدوير الآلي للغراء ووضع الغراء والإعتاق بتقنية الهواء المضغوط، مما يجعلها تتميز بتأثير تخفيف أفضل.
  • يتم معالجة سطح الرول الغراء اللاصق أنيلوكسينج وطلاء الكروم.
