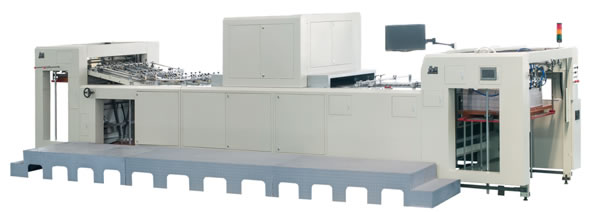

ماكينة فحص الطبع

المقدمة
تتميز ماكينة فحص الطبع بمساحة الفحص الكبيرة والفحص الشامل، مع معدل إكتشاف يصل إلى 100%. إن المزج الممتاز بين نظام التقاط الصور ذو السرعة العالية، ونظام معالجة الصور بالكمبيوتر، ونظام تحديد الموقع الميكانيكي يساعد للحصول على سرعة فحص سريعة ودقة فحص عالية لماكينة الطبع.

المعلمات التقنية لماكينة فحص الطبع

الموديل JP1040
أقصى حجم للورق 1040×780mm
أدنى حجم للورق 400×360mm
وزن الورق 70-400g/m2
سرعة التشغيل Max. 150m/min, 12,000pcs/hour
الكاميرا 4K 4K+8K
وضوح إلتقاط الصورة 0.13mm×0.13 mm كاميرا 4K:0.13×0.13mm
كاميرا 8K:0.07×0.08mm
أدنى حجم للعيوب النقطية
( نطفة حبر، طباعة مقطعة، و وسخ)
تباين عالي: 0.15mm2
تباين منخفض: 0.25mm2
تباين عالي: 0.1mm2
تباين منخفض: 0.2mm2
أدنى حجم للعيوب الخطية ( الحبر الممدود ) تباين عالي: عرض ≥0.2mm، طول ≥10mm
تباين منخفض: ≥0.3mm، طول ≥10mm
تباين عالي: عرض ≥0.15mm، طول ≥10mm
تباين منخفض: ≥0.25mm، طول ≥10mm
كشف أختلاف الألوان △E≥3 △E≥3
إنحراف التسجيل الإتجاه الجانبي: ±0.2mm
إتجاه التحرك: ±0.2mm
الإتجاه الجانبي: ±0.15mm
إتجاه التحرك: ±0.15mm
الطاقة 14kW
الوزن الصافي 9.8T
الأبعاد الكاملة 10600×2650×2400mm

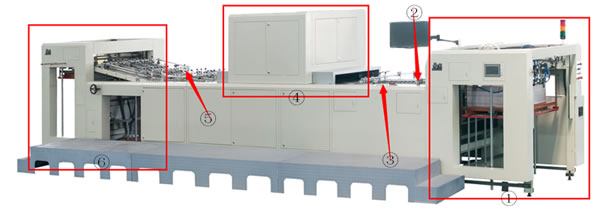

المواصفات والمميزات

① جهاز تغذية الورق الأوتوماتيكي
② نظام تحديد موقع وتصحيح الإنحراف
③ منصة إمتصاص الفراغ
④ وحدة الفحص
⑤ وحدة إزالة النفايات
⑥ جهاز تجميع الورق

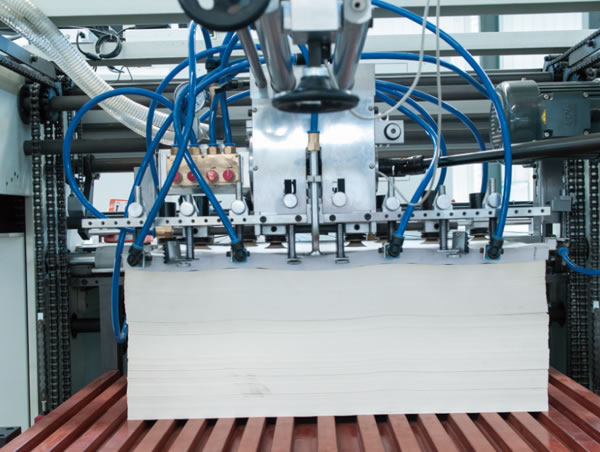

1. جهاز تغذية الورق الأوتوماتيكي

إن جهاز تغذية الورق يتبنى رأس التغذية للطبع بالضغط وبسرعة تغذية الورق تصل إلى 12,000 قطعة بالساعة كحد أقصى. يمكن أن يكون حجم الورق 1040×780mm. بالإضافة إلى تعديل عملية تصفية الورق المريحة، فإن ماكينة فحص الطبع هذه مقبولة بشكل جيد بسبب جهاز التحكم المركب لتجنب نقل القطع المزدوجة للورق. فهو قابل للتطبيق على تغذية الورق المباشرة مع منصة النقل، إن معدات فحص الطباعة قابلة على تلبية متطلبات الفحص، ولا يتطلب تحديد موقع دقيق.

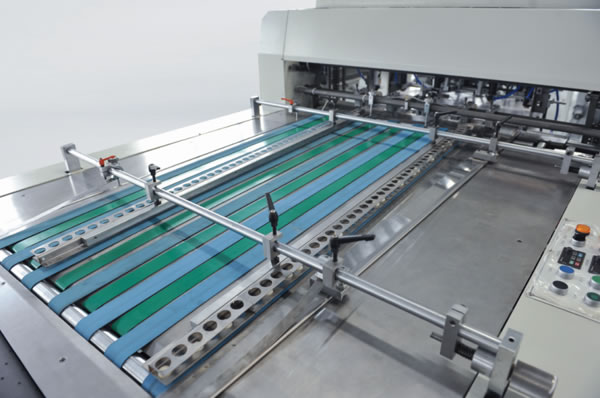

2. نظام تحديد موقع وتصحيح الإنحراف

إن منتجنا يستخدم جهاز تحديد الموقع فريد من نوعه و يُستخدم هذا الجهاز لتصحيح الإنحراف على المساحات الكبيرة، ولتحديد الموقع بدقة عالية، وتعديل مريح.

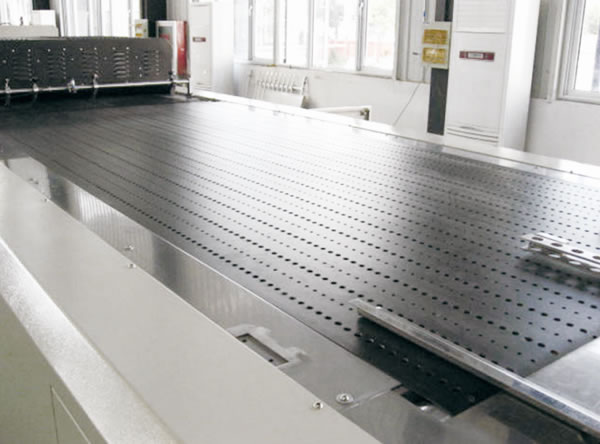

3. منصة إمتصاص الفراغ

أ. إن منصة نقل الورق الذي في ماكينة فحص الطبع لديها ثبات ممتاز.
ب. إن حجم مساحة المنصة يصل إلى 2600mm×1100mm، مما يضمن شفط ناعم للورق ذات الحجم الكبير.
ت. إنها مصنوعة من صفيحة فولاذية 25mm، يتم معالجة جهاز نقل الورق ذو التسطيح المتميز في مركز القطع. إن التصميم الأمثل ذو مقاومة متميزة للصدمات والذي لديه خاصية إمتصاص الصدمات يساعد للحصول على تشغيل ثابت للمنتج.
ث. يتم إنتاج كل حزام نقل لماكينة فحص الطبع الذي هو مستورد من ألمانيا بقطعة واحدة. لهذا تضل الورق مسطحة وثابتة في خلال عملية النقل بالسرعة العالية.
جـ. إن مروحة السحب التي في ماكينة فحص الطبع لديها تدفق هوائي قوي. يمكن تعديل كمية الهواء لضمان نعومة جيدة للورق.
د. يمكن تغيير حزام نقل الورق بسهولة من دون تفكيك لوح الجدار.

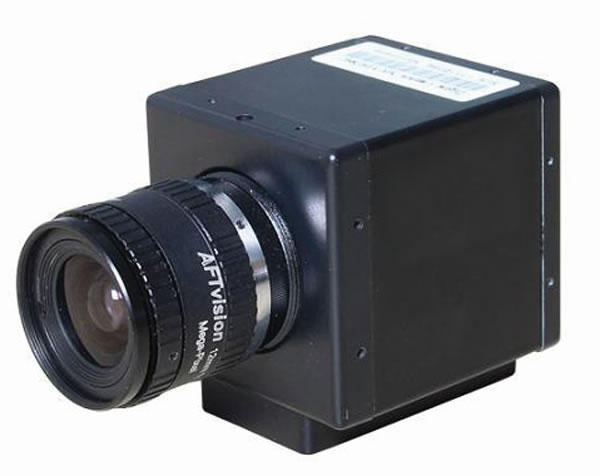

4. وحدة الفحص

إن وحدة الفحص لماكينة فحص الطبع تدعم فحص المساحة الكبيرة و يبلغ حجم الوحدة 1040×780mm. بالتالي، فإن هذا المنتج لديه كفاءة تشغيل عالية. ويمكن أن تصل أقصى سرعة فحص إلى 10,000 قطعة/ساعة، وهذا يساعد لحفظ تكلفة العمالة.

5. وحدة إزالة النفايات

إن وحدة إزالة النفايات بالتحكم الهوائي يمكنها أن تقوم بتوصيل الورق التالف الذي تم كشفة إلى محطة تجميع النفايات أوتوماتيكياً.

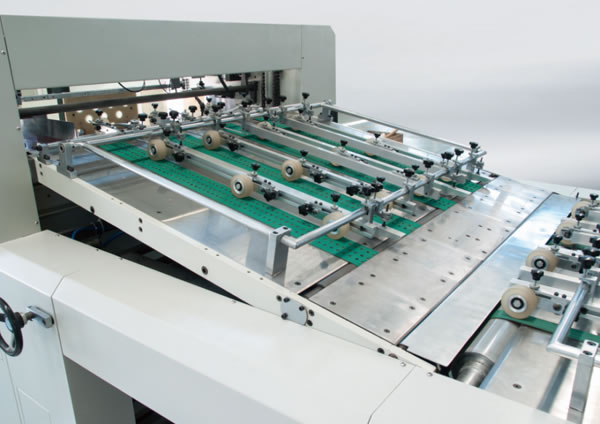

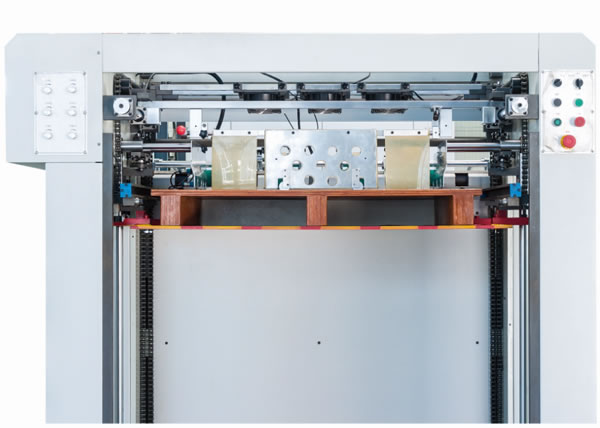

6. جهاز تجميع الورق

يتم التحكم بجهاز تجميع الورق بآلية التحكم الهوائي. يمكن ضبط سرعة تجميع الورق على وصلة سهلة الاستخدام بشكل مباشر. إن عملية تعديل التجميع الجانبي مريحة للغاية. بما إنه تم تركيب جهاز شفط هوائي في هذا الجهاز، فإن منصة تجميع الورق تتصف بتجميع الورق بطريقة مثالية.

إذا كانت لديك أي أسئلة متعلقة بماكينة فحص الورق، يرجى التواصل معنا في الحال.
