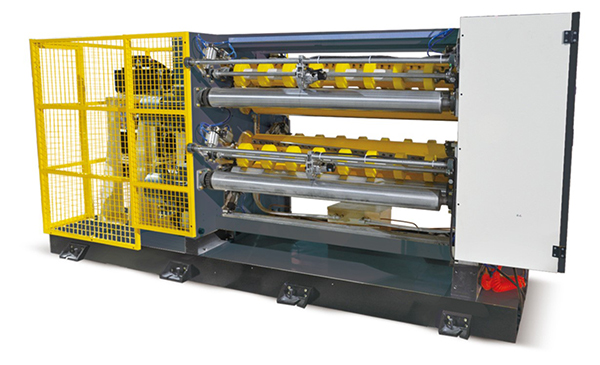

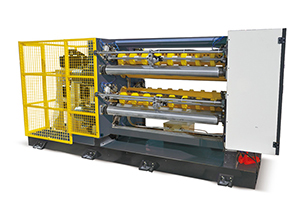

صممت ماكينة تقطيع ألواح الكرتون المضلع بسكين دوار RC-15 NC من نوع القص بسرعة تصميمية 150 متر في الدقيقة وطول للقطع من 500 إلى 9999 مم، علاوة على ذلك، دقة القطع تصل إلى ±0.5 مم عند السرعة الثابتة و±1 مم عند تخفيض السرعة. موقعها في خط إنتاج ألواح الكرتون المضلع موضحة في الرسم التخطيطي في الشكل ②.
المواصفات الفنية
عرض العمل (مم)
1200 - 2200
السرعة التصميمية (متر في الدقيقة)
100, 150
طول القطع (مم)
500-9999
دقة القطع (مم)
±1 مم (عند السرعة المستقرة)
الخصائص التركيبية
النظام الكامل يعتمد التصميم وفقاً لمعايير مطابقة المواصفات الأوروبية C.E. وخضعت لإجراءات الإدارة الصارمة للدرحة الصناعية NC لضمان الجودة، الاستقرارية وعمر الاستخدام الافتراضي الطويل.
الفرامل هي تصميم تخزين إعادة توليد الطاقة لتوفر أكثر من 30% للتغلب على عدم الاستقرارية في طاقة المصانع.
يقوم النظام بالكشف الآلي لمنع الاستخدام غير الصحيح والتلف الناتج عن التشغيل الخاطئ.
بقوم الكمبيوتر بالضبط التلقائي لتسارع قطع الألواح وفقاً لمواصفات اللوح والسرعة والتتبع التلقائي لسرعة نقل اللوح مباشرة.
يمكن للكمبيوتر تخزين حتى 999 تنظيم وتشطيبها آلياً بالتتابع أو حسب الحالة السابقة. الشاشة تعرض معلومات الإنتاج المختلفة.
صنع عمود سكين القطع الدوار بواسطة ماكينة التصنيع الآلي الكاملة، حيث تحقق الدقة العالية والتشغيل المستقر بسرعة عالية.
التروس مصنوعة من الفولاذ السبائكي ذو الجودة العالية ومعالجة بالتسقية، الكربنة والتجليخ للتصليب يصل إلى HRC58-60°.
تعتمد نظام التزييت لمضخة التدوير الآلي للزيت لدقة النقل العالي. كما يتم مطابقة مضخة الزيت المنفصلة والفلتر مع مجموعتين من الأنابيب النحاسية الواقعة قريبة كل ترس لتزويد الزيت، التزييت والتبريد. إضافة إلى ذلك، مع نظام الحاية من أنخفاض الجهد، حيث يتوقف السكين عن العمل في حالة حدوث تلف للتروس بسبب النقص في ضغط الزيت.
