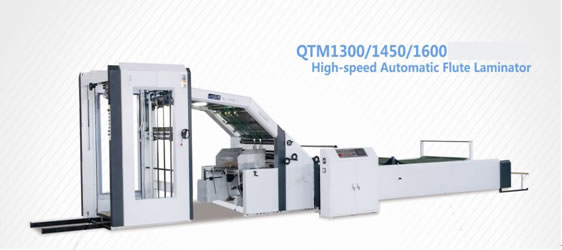

إن ماكينة تغليف الكراتين الأوتوماتيكية السريعة مقدمة خصيصاً لتغليف ورقة السطح الملونة على الكرتون المضلع. فإن الكرتون المضلع الذي تم تغليفه لديه مظهر ناعم وجذاب، ونسبة رفض منخفضة. يتم استخدام ماكينة تغليف الكراتين التي لدينا بشكل واسع لتصنيع مواد التغليف للمنتجات مثل الماكولات، الشراب الكحولي، الأجهزة المنزلية، الأقمشة، إلخ.
الخصائص التركيبية| الموديل | |||
| أقصى حجم للورقة (W×L) | 1300×1000mm | 1450×1100mm | 1600×1200mm |
| أدنى حجم للورقة (W×L) | 500×440mm | 500×440mm | 500×440mm |
| ثخانة ورقة السطح | 200-800g/m2 | 200-800g/m2 | 200-800g/m2 |
| ثخانة ورقة التغليف | 0-9mm | 0-9mm | 0-9mm |
| أقصى سرعة | 11000 قطعة/ساعة (على حسب جودة الورق ) | 11000 قطعة/ساعة (على حسب جودة الورق ) | 11000 قطعة/ساعة (على حسب جودة الورق ) |
| دقة التغليف ( الطرح الأمامي ) | ±1.5m/m | ±1.5m/m | ±1.5m/m |
| وزن الماكينة | 6000kg | 6250kg | 6500kg |
| الطول الأجمالي | 10.7m | 10.8m | 10.9m |
| مساعة العملية | 3×13.5m | 3.1×13.5m | 3.2×13.5m |
| الطاقة | 380V 3~ (15hp) | 380V 3~(15hp) | 380V 3~(15hp) |
مغذي ورقة السطح: ورقة التغذية من 200 إلى 800gsm
مغذي ورقة التغليف: تغذية الكرتون المضلع مع ثخانة من 0 إلى 9mm
الموصل: يتم استخدام الموصل لضغط الكرتون المغلف وتوصيله إلى قسم تجميع الكراتين.
وحدة تغذية الصمغ: مسؤولة عن هيلمة الكرتون

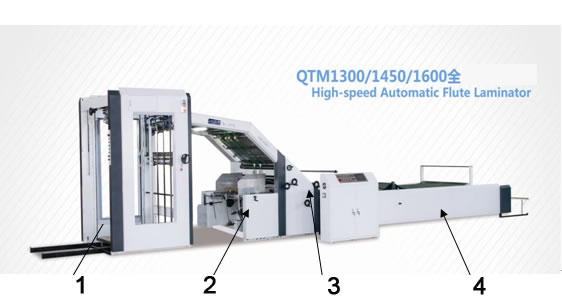

1. مغذي الورقة العلوية
2. مغذي الورقة السفلية
3. جهاز تغليف الطرح الأمامي
4. وحدة الضغط وتجميع الكراتين

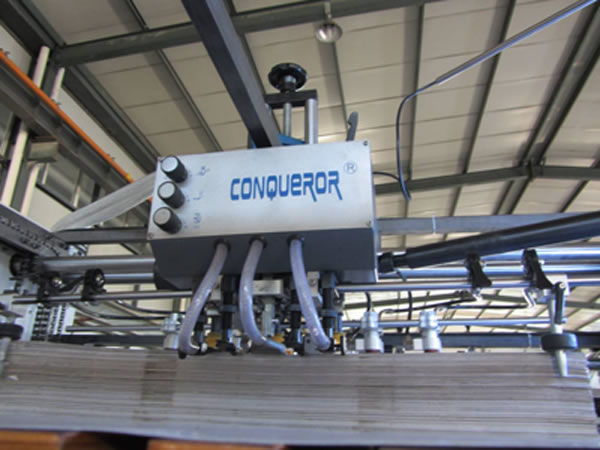

1. إن ماكينة تغليف الكرتون المضلع تتبنى جهاز التغذية ذو سرعة عالية مشترى من مزود مشهور في الصين. بالإضافة إلى قابلية التطبيق الواسعة، إن التشغيل السهل والصيانة المريحة لجهاز التغذية يجعل ماكينة تغليف الكراتين الأوتوماتيكية السريعة هذه مشهورة جداً.
أ. إن أقصى سرعة لجهاز تغذية الورق تصل إلى 16000 قطعة بالساعة، والسرعة القصوى لخط إنتاج مواد التغليف هذه تصل إلى 11000 قطعة بالساعة.
ب. مصممة بطريقة ذكية، إن الطبقة المطاطية المزدوجة لفصل الورق والطبقة المطاطية المفردة لنقل الورق تتجنب بشكل فعال حالة نقل الورق المتعدد.
ت. تشغيل ذو سرعة عالية ومريحة، ضجيج منخفض.
2. إن جهاز نقل ورقة السطح لماكينة تغليف الكرتون الأوتوماتيكية السريعة تستخدم طريقة تغذية الورق المتراكبة. مقارنة مع النقل المتفاصل للورق الفردي، فإن سرعة تغذية الورق تخفض، تضمن عملية نقل للورق ناعمة. بالإضافة إلى ذلك، يمكن القضاء على كشط الورق. إن هذا التصميم مناسب بشكل خاص للورق التي لديها سطح غير ناعم، لأن الورقة العليا تساعد على تسطيح الورقة السفلى، مما يجنب الإغلاق الذي بسبب إعوجاج الورقة.

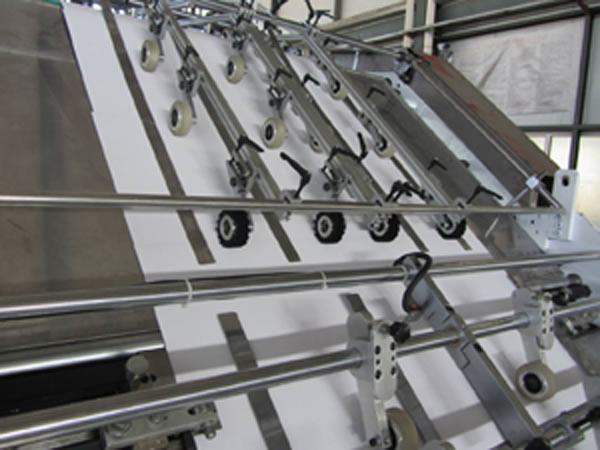

تغذية الورق المتراكبة
3. لقد تم هندسة آلية تغذية ورقة السطح الإضافية للحصول على عملية تغليف أوتوماتيكية بسرعة عالية لتحقيق تغذية ورق مستمرة في خلال العملية. إن هذا التصميم يساعد للحصول على كفاءة عمل عالية للمنتج.

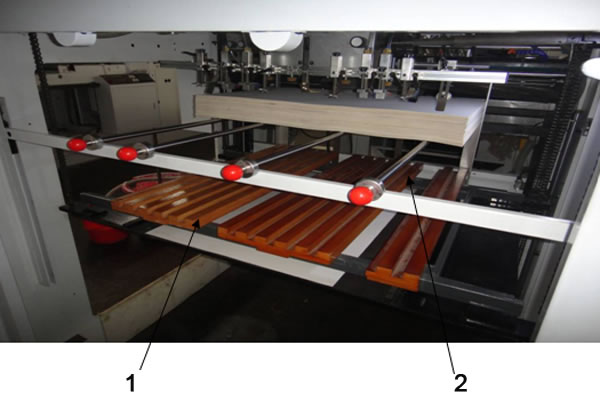

1. جهاز تغذية الورق الأساسي
2. جهاز تغذية الورق الإضافي
4. نظام الطرح
أ. إن التصميم الخاص لجهاز تغذية ورقة السطح هو مساعة لتوجيه عملية النقل للطرح الجانبي. تأتي ماكينة تغليف الكراتين الأمامية الأوتوماتيكية مع عجلة يد ومقبض يد للتنظيم الشامل على أساس عرض ورقة السطح، على التوالي.

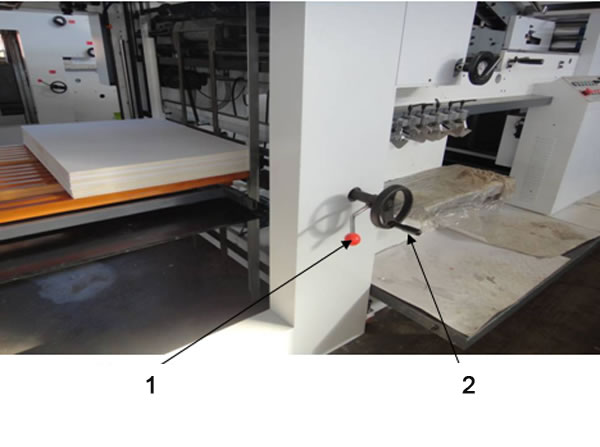

1. مقبض يد لتنظيم الطرح الجانبي
2. عجلة يد للتنظيم الشامل لعرض ورقة السطح

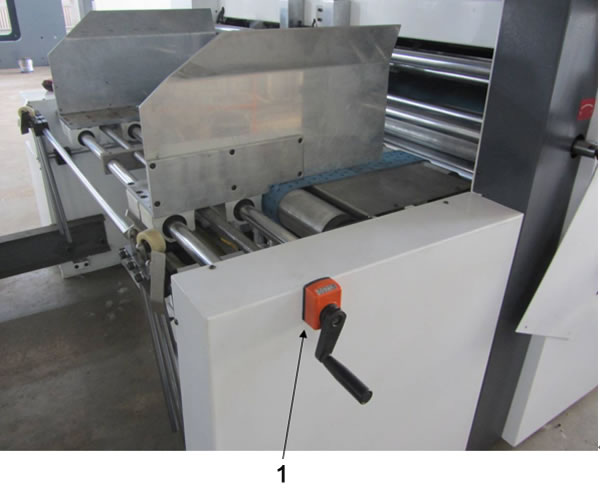

ب. يمكن تعديل عملية توجيه الكرتون المضلع من خلال عملية عجلة اليد لماكينة تغليف الكرتون الأوتوماتيكية السريعة وفقاُ لحجم الكرتون. يمكن للمستخدم أن يحصل على الحجم المطلوب بناء على الرقم الموضح على عجلة اليد.
1. مقبض اليد مع إشارة رقمية لتعديل عرض ورقة التغليف
ت. لقد تم تركيب طرح جانبي على وحدة التشغيل وقطعة النقل لماكينة تغليف الكراتين الأوتوماتيكية السريعة. فهي مقدمة خصيصاُ للحصول على تعديل سهل قبل عملية التغليف، مما يؤدي للحصول على أقصى دقة للحافة الجانبية.

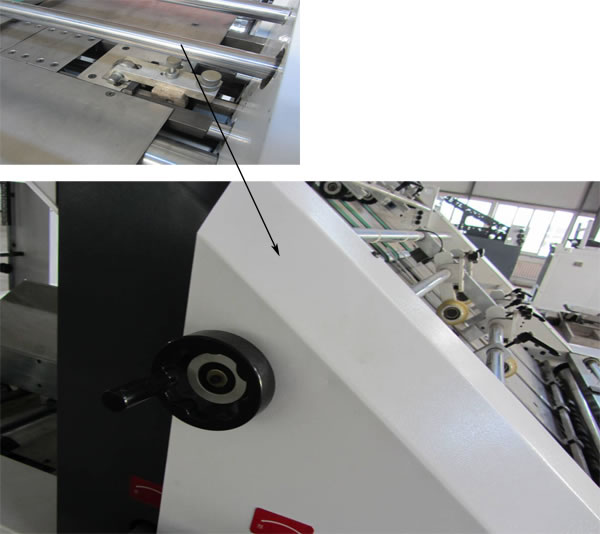

في حالة طلب التعديل الدقيق بعد القيام بعملية ورقة السطح و ورقة التغليف، فإنه يمكن استخدام عجلة اليد هذه للتعديل. سوف يتم تحريك ورقة السطح أفقياً بـ 1.75mm لكل دورة.
5. للإنتاج بورق السطح و ورق التغليف المختلف، فإنه يمكن إنهاء عملية تعديل كمية الضغط والغراء من خلال التشغيل على عجلة اليد لماكينة تغليف الكراتين الأوتوماتيكية السريعة. على أساس الموديل وثخانة الكرتون المضلع، يمكن للمستخدم أن يقوم بعملية لف عجلة اليد إلى الرقم المناسب. إن هذا التصميم يوفر الكثير من الوقت للمستخدم.

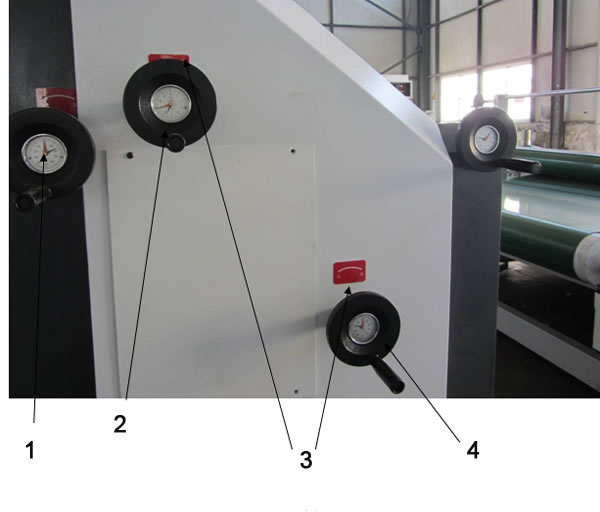

1. لوحة الطلب
2. عجلة اليد لتعديل كمية الغراء
3. إشارة التوجيه
4. عجلة اليد لتنظيم ثخانة الورق

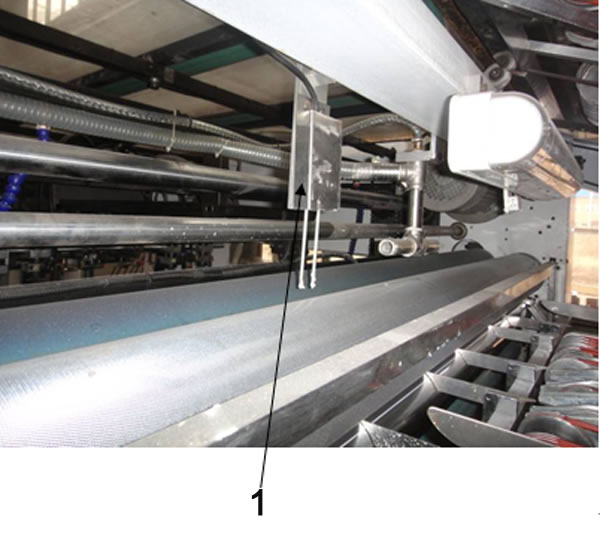

6. إن ماكينة تغليف الكراتين الأوتوماتيكية السريعة التي لدينا تستخدم جهاز مراقبة المستوى مستورد لنظام تغذية الغراء الأوتوماتيكية. سوف يتم إرسال إشارة إلى جهاز تغذية الورقة في حالة بقاء القليل من الصمغ في الفوهة. يمكن لجهاز مراقبة المستوى إن يتجنب هدر الورق بكفاءة.
1. نظام تغذية الغراء أوتوماتيكي

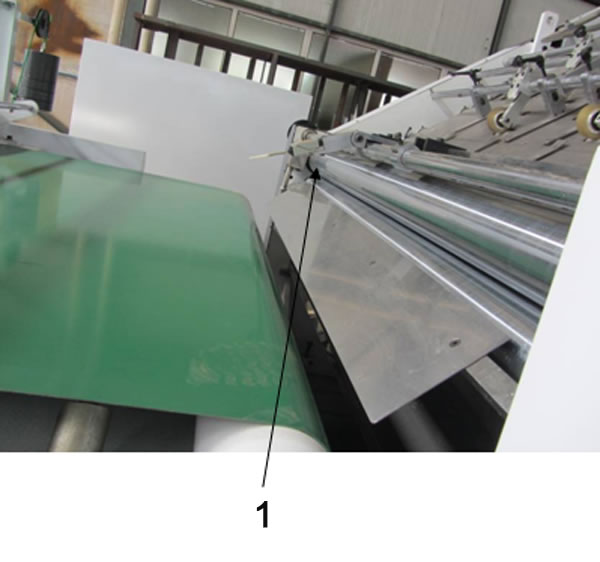

7. لقد تم تركيب جهاز حماية في ناقل الضغط للورق من بكرة الضغط الأساسية، لتجنب الهدر الناجم عن خلل ترتيب الورق.
1. مفتاح كشف تجميع الورق

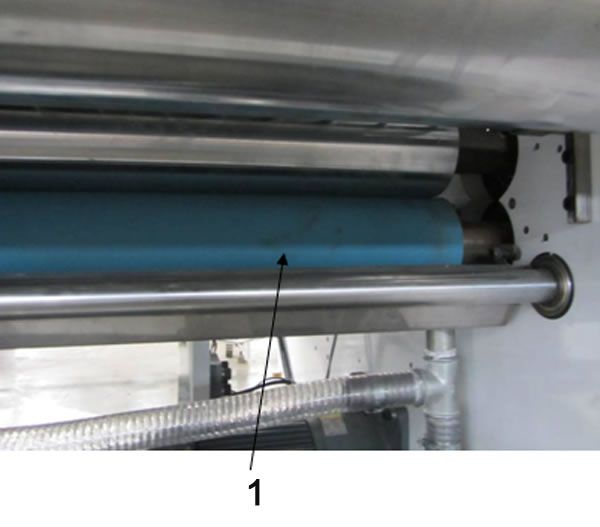

8. لجهاز الهيلمة، يوجد مجموعة من البكرات الخاصة لتبليل وتنظيف الوسخ من ورق التغليف. من خلال تعديل كمية الماء، يمكن الحصول على كرتون ذو نعومة رائعة.
1. بكرة لتنظيف وتبليل ورق التغليف
9. إن بكرة أنيلوكس لعملية الهيلمة لماكينة تغليف الكرتون المضلع الأوتوماتيكة مصنعة بمعالجة تقنية خاصة تتميز بتوفير الغراء.
بأخذ الصمغ الأبيض على سبيل المثال، إن أدنى كمية لاستخدام الغراء هي ما يقارب 30g/m2، 5g إلى 10g أقل من تلك البكرات الأخرى. إن تقنية المعالجة الخاصة قابلة على تجنب إلتفاف الورق.

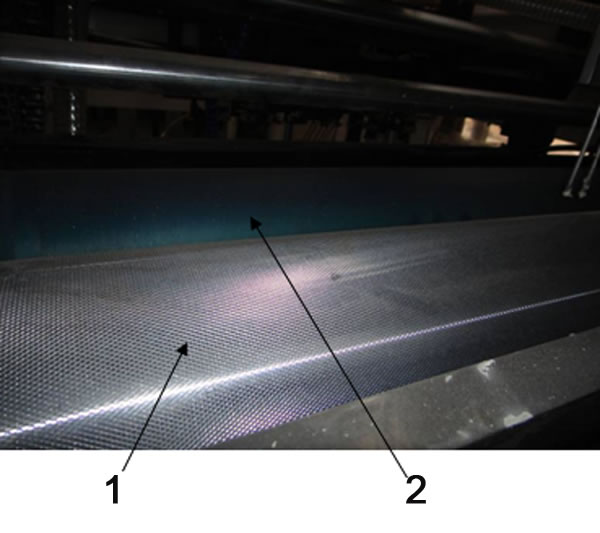

1. بكرة أنيلوكس للهيملة
2. بكرة الوزن

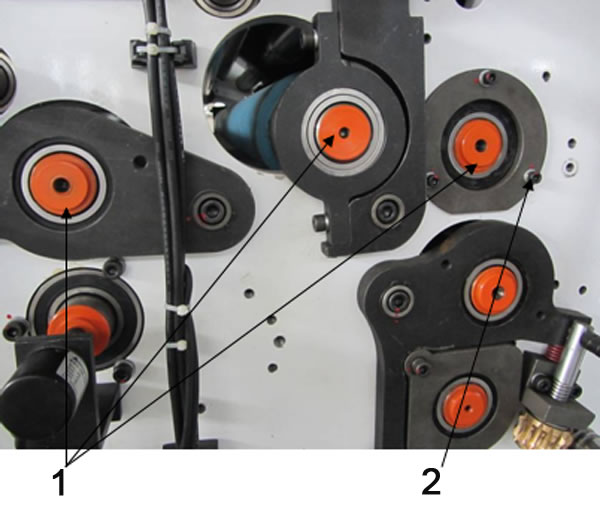

10. مع وضع تركيز كبير على جودة الماكينة، نحن نقدم بيرنجات من NSK للقطع الأساسية والبيرنجات للقطع غير الأساسية مقدمة من مجموعة C&U المشهورة في الصين. نحن نأخذ في الأعتبار كل التفاصيل عند تركيب البيرنجات. إن الشخص المسؤول سوف يقوم بتسجيل حالات التركيب، بحذر.
1. بيرنجات مستوردة
2. علامة ربط البراغي
نحن نرحب بالعملاء للتواصل معنا للحصول على المزيد من المعلومات المتعلقة بالمعلمات التقنية.
