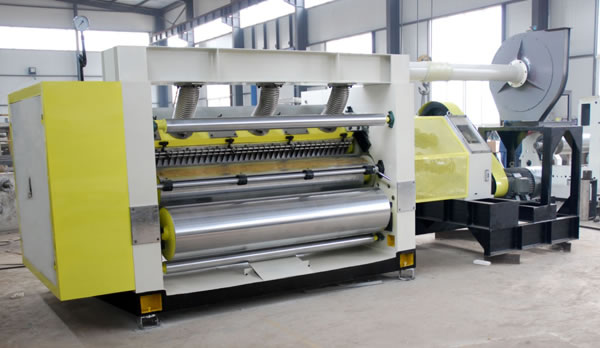

إن ماكينة تشكيل الكرتون SF-FW220/180 هي نوع من المعدات التي تستخدم في تصنيع المواد المموجة، ورقة مخززة للكرتون. إنها موصوفة بقلب خط إنتاج الكرتون المموج في صناعة الصناديق المضلعة.
يشمل هذا المنتج حاملة لفة الورق وماكينة التضليع ذات جانب واحد. يتم تسخين المواد المموجة باستخدام البخار، الكهرباء أو الزيت، ومن ثم يتم معالجتها إلى الأشكال المرغوبة باستخدام بكرة التضليع. بعد ذلك، يتم طلي القطع المضلعة البارزة باستخدام النشاء والمواد اللاصقة ومن ثم يتم لصقها لورقة السطح ذات الوجه الواحد. بالتالي، يظهر الكرتون المموج ذات الجانب الواحد.
إن ماكينة تشكيل الكرتون جيدة لصناعة الكراتين المموجة ذات الخدد بأحجام كبيرة، مثل صناديق البيرة، صناديق الفواكه، صناديق تغليف الاجهزة الكهربائية، إلخ. فهي أيضاً قابلة للتطبيق على الكراتين المضلعة التي لديها خدد بأحجام صغيرة. يمكن لهذا المنتج إن يتناسق بخط واحد بالسرعة المطلوبة وبحجم الخدد المطلوب بما في ذلك UV/A، E، C، B، EB وإلخ.
إن موقع ماكينة تشكيل الكرتون في خط إنتاج الكرتون المموج ذات السرعة العالية وبكمبيوتر WJ موضح في الرسمة رقم ③ والتي في خط إنتاج الكرتون المضلع ذات السرعة العالية موضحة في الرسمة رقم ③.
المميزات
1. يستخدم هذا المنتج تقنية الإمتصاص الخراجي للهواء لتوجيه الورق. يمكن تعديل كمية الورق، مما يضمن الثبات لحجم الخدد بسرعة العملية العالية. يتم سحب الكرتون المضلع على وسط البكرة الوسطى باستخدام صندوق الفراغ وهذا لتشكيل منطقة ضغط سلبية في مدى 180°. وبناً على هذا، فإنه يتم تحقيق الدوران المضلع.
2. لقد تم عزل قسم القيادة من ماكينة تشكيل الكرتون، وتأتي مع صندوق قيادة مستقل. وهناك موصل عالمي يعمل للنقل. هذا يفصل مصادر التذبذب بشكل فعال، مما يجلب نقل أكثر ثباتاً، وتحرك أكثر موثوقية وصيانة أفضل. بهذه الطريقة، فإن الماكينة بالكامل لها القدرة على التشغيل بثبات أكثر وبسرعة عالية.
3. يتم تحريك صندوق تروس التخفيض بتروس مغلقة ويتم تشحيمه بالتغميس في الزيت وهذا لتخفيض إهتزاز الماكينة.
4. يأتي قسم طلاء الغراء ببنية مستقلة وسكة توجيه. بالتالي، يمكن إخراجها بشكل كامل للصيانة والإصلاح السهل.
5. إن سطح ماكينة تشكيل الكرتون لديه زخرفة منقوشة خاصة وكذلك إنه مطلي بالكروم.
6. إن هذه المعدات قابلة على تحقيق الدورة الأوتوماتيكية لتزويد الغراء، والتحكم الهوائي على طلي الغراء والأعادة للوضع السابق.
7. إن تطبيقها لطريقة الغراء التداخلي يوسع منطقة التلامس بين بكرة التصميغ وسائل الغراء. يتم تنظيم عرض وكمية التصميغ كهربائياً. فإن هذا يعزز كفاءة التشغيل.
8. يتم تزويد ماكينة تشكيل الكرتون بشاشة عرض رقمية لفجوة الإلتصاق أو تخضع الفجوة إلى تعديل مراقبة أوتوماتيكي على حسب سرعة خط الإنتاج.
9. يمكن رفع قسم التضليع بالكامل وتغيير بكرات التضليع بسهولة، على أساس الهيكل النموذجي. فهي معزولة من الماكينة بالكامل للصيانة المريحة، وكذلك للتغيير السريع والمزج لأحجام الخدد المختلفة.
10. لقد تم بناء بكرات التضليع العلوية والسفلية من سبائك الفولاذ 48CrMo ذات الجودة العالية. بفضل المعالجة الحرارية، فإن الصلابة تتراوح من HRC58 إلى 62°. إن السطح مطحون ومطلي بالكروم. بالإضافة، فإن أقطار هذه البكرتين هي 320 و 360، على التوالي. إن السرعة المصممة تصل إلى 180m/min و 220m/min، على حدة.
11. يمكن تنسيق ماكينة تشكيل الكرتون مع جهاز الرش لتعديل الرطوبة للمواد المضلعة.
12. لقد تم تبني محرك ذو تردد متغير كمحرك أساسي. فلقد تم التحكم بالـ PLC الذي لديه لوضع خطوة لخط الإنتاج بالكامل.
